一、测试概述
本次测试为在郑州通信段管辖范围内进行GSM-R基站指标测试及GSM-R无线干扰测试
二、 测试内容：
（1）、GSM-R基站发射机指标测试；
（2）、郑徐客专沿线GSM-R干扰测试；
三、测试条件
（1）、GSM-R基站发射机指标测试在开封北站完成，测试时间为天窗点时段；
（2）、GSM-R无线干扰测试在郑徐线GSM-R系统基站开启的情况下进行，测试地点为民权北站；
四、测试总结
1、GSM-R基站发射机测试
1.1、测试环境

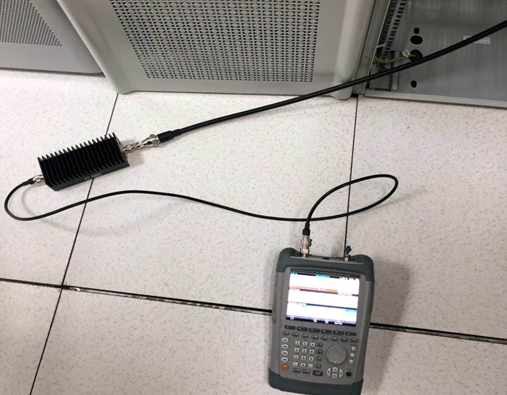

现场测试GSM-R发射机采用的设备为基站综合测试仪FSH4及30dB同轴衰减器，现场连接图如下所示：

图1、测试设备连接图

1.2、测试指标概述
（1）、发射机RF载波平均发射功率

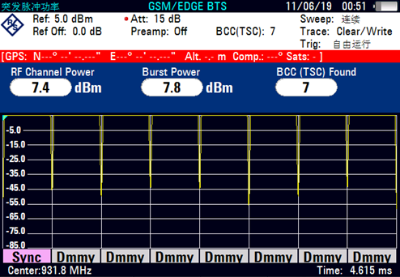

射机载波输出功率如下图所示，通过读取综合测试仪功率读数并补偿相关衰减后可以得出测试结果如下：
发射机载波输出功率为：7.4+30=37.4dBm
发射机突发脉冲功率为：7.82+30=37.82dBm

图2发射机载波平均功率

（2）、发射机平均频率误差

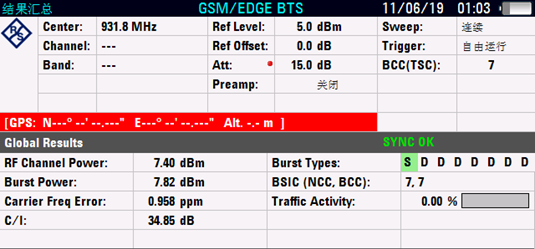

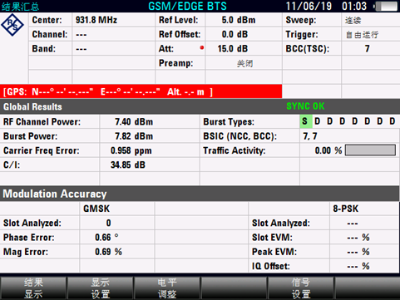

从测试结果汇总中读取发射机平均频率误差为：
Carrier Freq Error:0.958 ppm,即0.958×10-6Hz

图3发射机平均频率误差

（3）、发射机相位误差测试

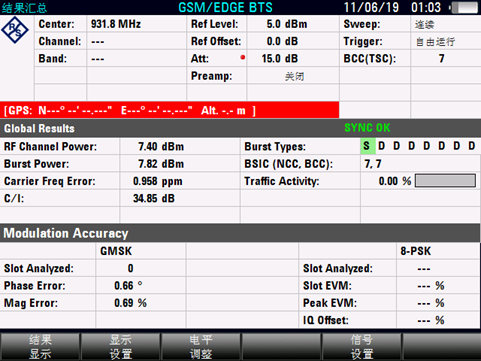

从测试结果汇总界面中读取发射机相位误差为：Phase Error：0.66°

图4发射机相位误差测试

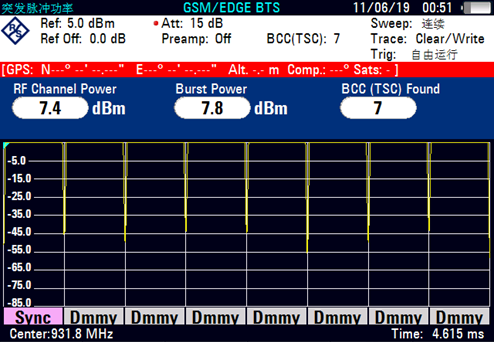

（4）、发射机射频载波发射功率时间包络测试

图5发射机突发脉冲功率时间包络测试

2、GSM-R无线干扰测试
1.1、测试环境

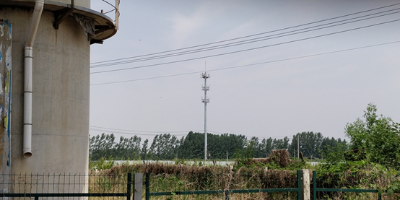

此次选取的干扰测试点位于民权北站附近，受干扰小区为SQXXLS-MQB14，大致公里标为K407+363附近，现场地形如下图所示：

1.2、测试结果概述

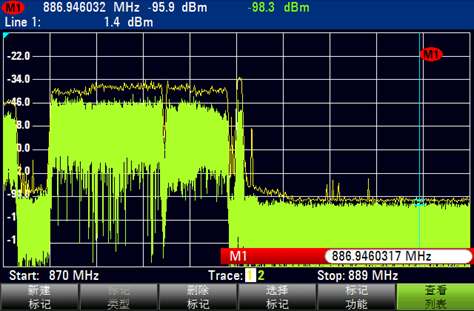

通过使用频谱仪对现场无线电环境进行测试，在该点对GSM-R上行频段885MHz-889MHz进行频谱扫描和底噪监测后发现，该点GSM-R上行本底噪声在-98.3dBm左右，并未发现明显干扰问题，同时监测当前区域内中国电信CDMA基站信号发射情况，也不存在电信信号拖尾或者大功率杂散对GSM-R上行的干扰，具体测试频谱图参见下图：

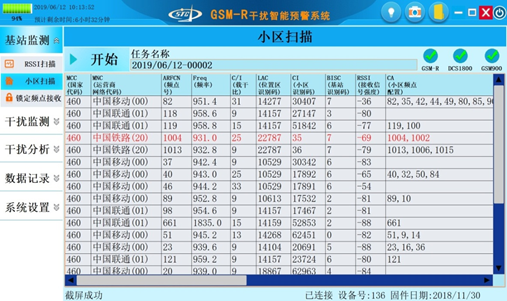

随后通过使用我公司GSM-R干扰监测仪对现场测试环境进行小区扫描可以发现当前铁路GSM-R使用小区主BCCH频点为1004，其小区位置为LAC：22787、CI：35；小区扫描结果如下图所示：

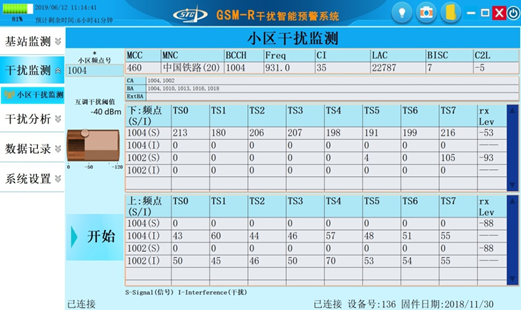

继续锁定当前小区BCCH频点，对当前小区每个频点每个时隙的信号和干扰数量进行实时监测，可以判断当前小区频点受干扰情况，通过监测数据可以看出该小区的频点1004和1002均存在上行干扰，监测数据如下图所示；

1.3、测试小结
通过此次现场对GSM-R无线干扰问题进行测试，我公司研发的GSM-R干扰监测仪对现场GSM-R上下行干扰均能进行准确的监测，发现受干扰的频点及干扰严重程度，并且该设备为便携式平板设备，对工程师现场测试和判断GSM-R干扰情况更为简便，可以作为现场进行GSM-R干扰问题判断的有力工具。
