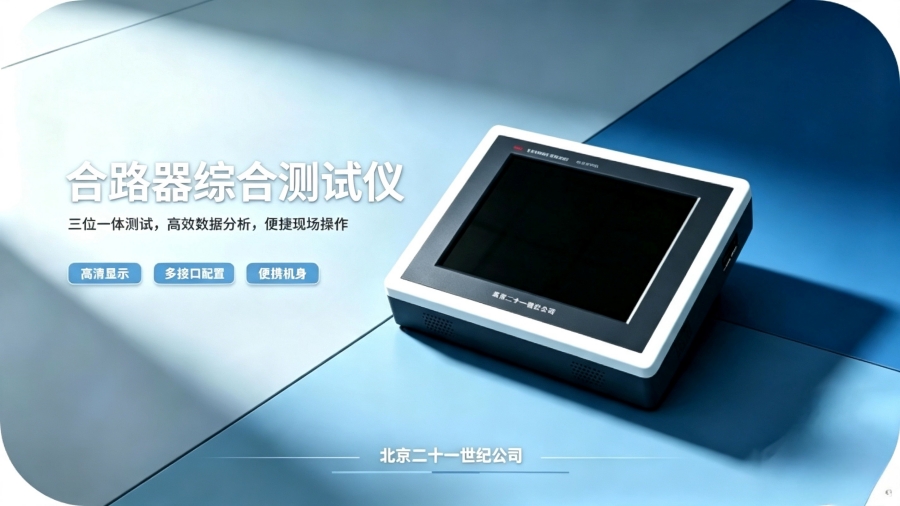

合路器综合测试仪 STC-400

产品概述

STC-400 是北京二十一世纪科技发展有限公司自主研发的便携式、高性能合路器综合测试仪，专为满足铁路市场对合路器、滤波器、天馈线等关键通信组件的全面测试需求而设计。该仪器体积小、重量轻、便于携带，能满足长时间外场作业。不仅能够完成合路器和滤波器的详细测试，还具备天馈线测试仪的功能，是通信维护人员实用的测试仪器，仪表可通过网络实现远程控制。

核心优势

◆ 便携式设计

易于单手操作，适合各种复杂环境下使用

◆ 高精度测量

为设备检测提供可靠的数据支持

◆ 内置可充电电池

无需外接电源即可工作，提高现场作业灵活性

◆ 一键式测量

简化操作流程，快速获取测试数据

◆ 电子台账管理

自动记录测试信息和设备信息，便于数据管理和追溯

◆ 智能提示引导

根据测试进度提供实时提示，引导操作人员轻松完成测试任务

◆ 电子校准

确保测试数据的准确性和可靠性

◆ 自动报告生成

测试完成后，系统自动生成详细的测试报告

三大核心功能

合路器测试

n支持 DHL-1、DHL-2、DHL-3、DHL-4 型号合路器及一体化滤波合路器全面测试（含数字400M新型合路器）

n内置各型号合路器测试标准，自动判定测试结果是否合格

n可完整实现六大端口组合双向隔离验证（400/450MHz-800MHz、400/450MHz-GSM-R、800MHz-GSM-R）

nGSM-R 核心频段全覆盖检测，分频段精准扫描（930-933.4MHz、933.4-933.8MHz、933.8-934MHz）

n八大带外频段精确测试带外抑制（盖 403MHz-469MHz、821MHz-869MHz、924MHz-927MHz、927MHz-927.6MHz、927.6MHz-928MHz、934.6MHz、934.8MHz、935MHz-936MHz 等）

n测试向导逐步引导操作人员完成测试，减少人为错误

n电子台账管理，自动记录测试信息和设备信息

滤波器测试

n按照铁路维护规定对滤波器性能进行测试，自动判断是否符合相关标准

n精确测量驻波比、插入损耗、带外抑制及带内波动等关键参数

n实现上行频段（885-889MHz）与多段式下行频段（930-934MHz，细分 930-933.4MHz、933.4-933.8MHz、933.8-934MHz）的智能化检测。

n精准覆盖403MHz-469MHz、821MHz-869MHz、924MHz-927MHz、927MHz-927.6MHz、927.6MHz-928MHz、934.6MHz、934.8MHz、935MHz-936MHz 等八大重点频段带外抑制性能检测

n用户自定义滤波器类型与参数，型号管理灵活

n历史报告回看功能，掌握设备性能变化趋势和故障处理情况

天馈线测试

n全频段电子校准能力，适用于日常驻波比和故障点定位测试

n迅速准确定位天馈线故障点，测试天馈线损坏程度

n故障点定位距离范围最大 1500 米

n驻波比测量范围 1-100，分辨率 0.01

n历史记录自动保存，便于数据管理和追溯

n确保信号传输稳定性
